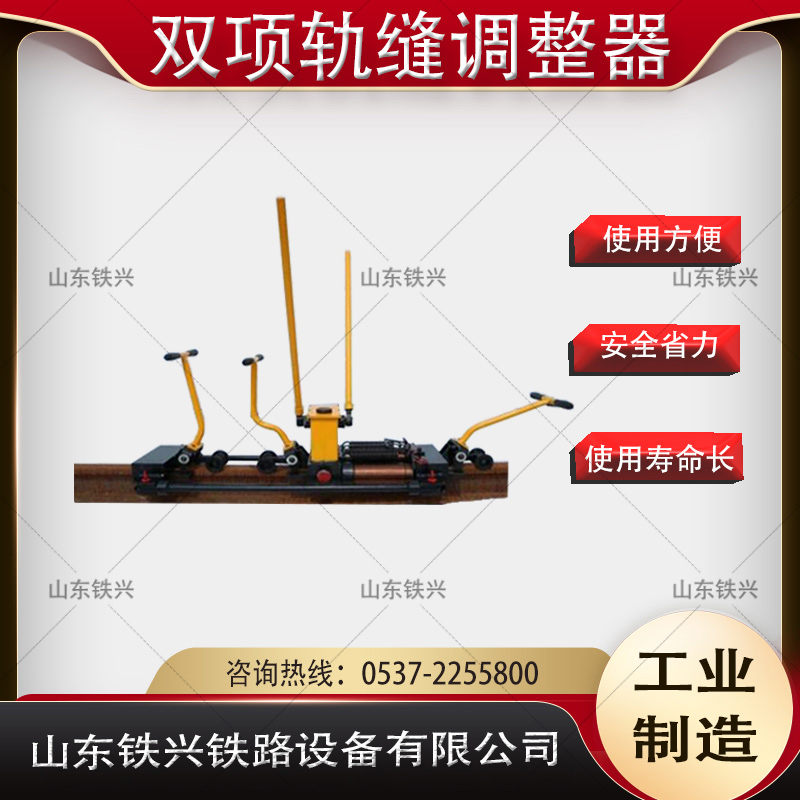

產品名稱： YTF-400II雙項軌縫調整器

外形尺寸：1200×360×290（mm）

拉（推）力：400KN

適用范圍：使軌縫恢復到要求尺寸

TEL：0537-2255800 / 400-691-2018

 鐵路鋼軌接頭的間隙(即軌縫)由于受氣候變化及行車等因素影響，其大小經常發生變化，為使軌縫恢復到要求尺寸，必需串動鋼軌，使用帶有安全裝置的400 Ⅱ型軌縫雙向調整器能滿足50kg/m、60kg/m、鋼軌的串軌任務。其特點:軌縫在一處可以調大,調小,進行雙向調整.

 技術性能

 基本結構與工作原理

 1、結構

 YLS-400Ⅱ型液壓鋼軌拉伸機主要由2個斜鐵座、1個雙作用油缸、2個提銷、1個內燃泵站及高壓油管等部分組成。

 2、工作原理

 YLS-400Ⅱ型液壓鋼軌拉伸機在被拉鋼軌上安裝后，壓緊斜鐵，拉伸油缸由內燃液壓泵站直接驅動，隨著拉力增加，鋼軌被斜鐵座越夾越緊，從而夾持著鋼軌向拉伸方向移動。拉軌抵達預定拉伸長度終了后,退出斜鐵，便可取下斜鐵座。

 運用方法

 1、運用前先檢查

 (1)泵站油箱油面能否在油線以上。

 (2)油缸、油管等銜接處能否松動，能否有漏油現象。

 (3)斜鐵座、拉桿、接頭不得有損壞。

 (4)夾緊斜鐵移動能否靈活。

 (5)斜鐵控制機構工作能否正常。

 2、開動液壓泵站(應先空載運轉5分鐘左右)，銜接好油缸油管，先將油缸活塞桿伸出到大于預定拉伸長度位置。本機一次拉伸長度可達500mm。

 3、將斜鐵座騎放于被拉兩根鋼軌的適合位置上，將左右兩塊斜鐵(請留意左右不同)推進斜鐵座的斜槽內，用斜鐵控制機構壓緊斜鐵。

 4、將油缸用銷子組裝在斜鐵座上,可開動油泵，調整活塞桿伸縮量以便插上銷子。

 5、確認組裝正常，重新用斜鐵控制機構壓緊斜鐵，斜鐵不得有松動感。

 7、將內燃泵站向油缸高壓腔(有桿腔)供油，開端拉軌。假設發現微量打滑，繼續壓緊斜鐵，假設發現嚴重打滑即應卸荷，檢查一下斜鐵有否損壞，拉觸能否正常，然后重新壓緊斜鐵中止拉軌。

 8、拉軌時應緩慢開啟給油閥，緩慢升壓，直至能拉動時即可，為使拉軌均勻，軌下應鋪設滑動滾子，滾子數量根據需求，并配合撞軌器工作，泵站壓力不得超越過高工作壓力，以免損壞設備。

 9、拉軌到位后保壓，待鋼軌重新鎖定后，泵站卸荷。

 10、取下銷子、油缸，退出斜鐵，取下斜鐵座。

 11、工作終了后，應將活塞桿縮回缸筒內。
